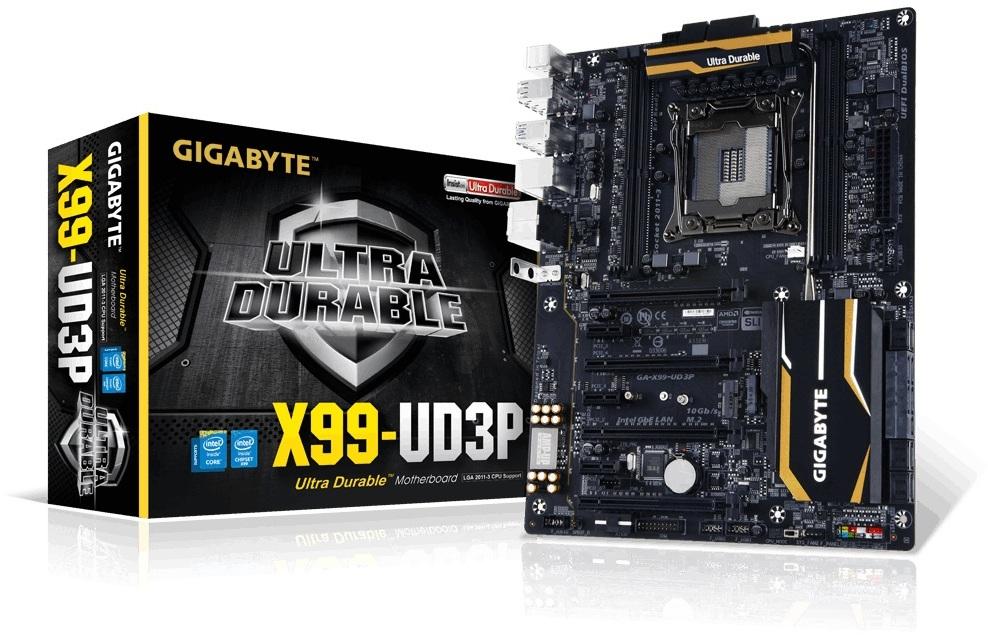

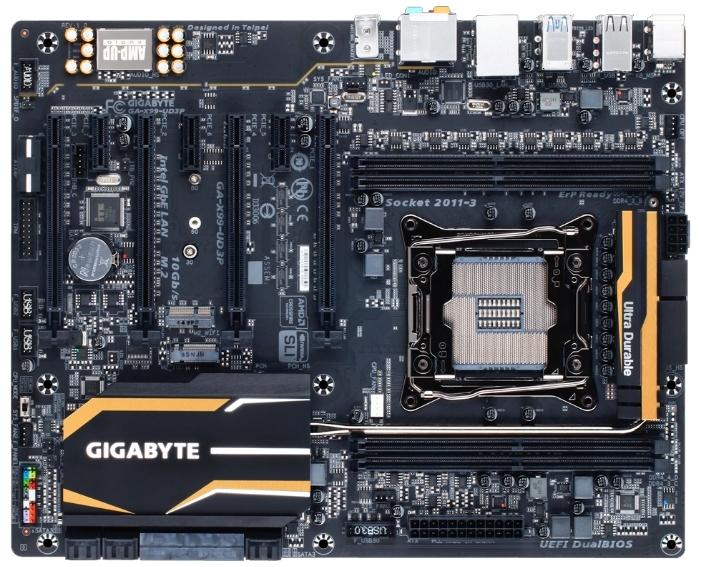

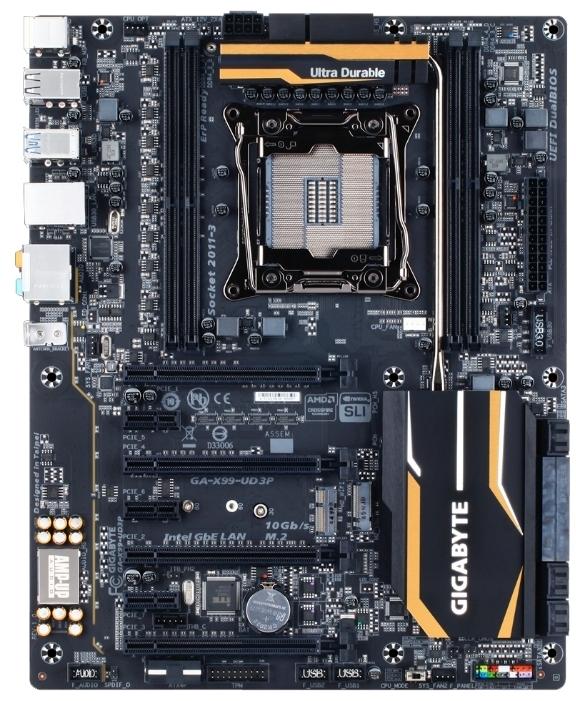

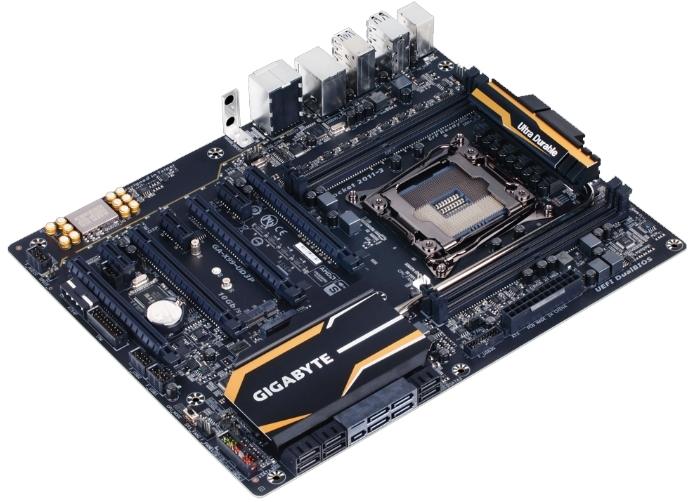

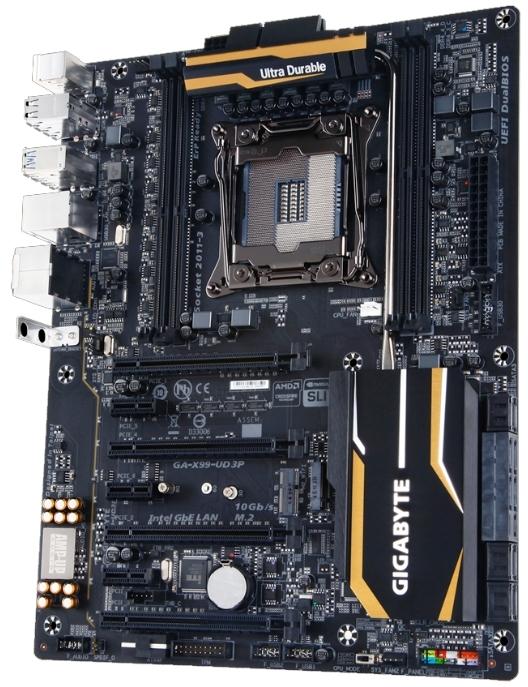

Материнская плата Gigabyte GA-X99-UD3P

Одна из уникальных особенностей плат GIGABYTE X99-серии – дизайн шинного интерфейса PCI Express, способный утилизировать на 100% все 40 линий, предоставленных системе процессором, для успешной реализации на аппаратном уровне графических режимов 4-Way и 3-Way. Типовой дизайн накладывает ограничение до уровня x8 на 4 основные PCIe-линии (пропускная способность не более 64 Гбит/с). Благодаря установленному на изделиях X99-серии встроенному тактовому генератору, который напрямую работает с ЦП средствами одной из x16-линий (т.н. переключаемый дизайн), платы GIGABYTE позволяют разблокировать ограничение, предоставив в распоряжение видеоподсистемы всю ширину полосы пропускания шинного интерфейса.

Питание процессора и других ключевых компонентов системы осуществляют установленные на платах GIGABYTE X99-серии цифровые PWM-контроллеры 4-поколения и регуляторы напряжения PowIRstage 3-поколения компании International Rectifier. Элементная база, представленная цифровыми контроллерами International Rectifier®, генерирует необходимую мощность в требуемом диапазоне для наиболее энергоемких модулей и компонентов, что позволяет энтузиастам в полной мере раскрыть потенциал производительности процессоров Intel® Core i7 Extreme Edition нового поколения.

Высокая скорость передачи данных и расширенные возможности WIFI-соединения Благодаря технологии Dual M.2 материнские платы GIGABYTE X99-серии предоставляют пользователям возможность подключения SSD-накопителей и встроенного модуля 11AC WIFI + Bluetooth 4.0 средствами PCI-Express интерфейса (пропускная способность до 10 Гбит/с). Интерфейс M.2 отличает значительно более высокое быстродействие для устройств хранения данных, по сравнению с интерфейсом mSATA и даже SATA версии 3 (до 6 Гбит/с). Фирменный дизайн GIGABYTE рационально использует имеющиеся ресурсы печатной платы, позволяя разместить на довольно ограниченном пространстве необходимые компоненты, без ущерба для прочих элементов и схемотехники изделия в целом.

Правый и левый каналы аудиоподсистемы материнских плат GIGABYTE X99-серии семейства G1 Gaming разделены на уровне слоев печатной платы, что позволяет устранить перекрестные помехи и сформировать полезный сигнал максимального качества.

Контактные площадки процессорного разъема, 4 разъемов PCIe и 8 DIMM-разъемов для модулей ОЗУ на платах GIGABYTE X99-серии имеют напыление слоя золота, что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.
